济南丝瓜下载APP控制系统结构与安装尺寸

　　了解了济南丝瓜下载APP的优势和特点，下面，济南丝瓜在线观看网站数控机械有限公司带您一同了解一下雕刻机控制系统的结构与安装尺寸，以图文的形式为不明白的客户详细的介绍一下。

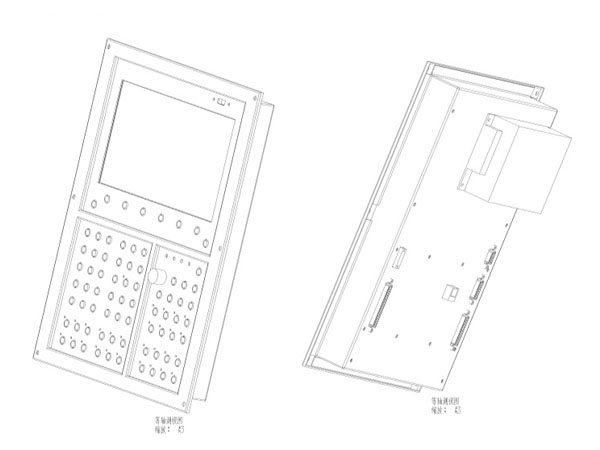

　　以上是济南丝瓜下载APP控制系统整体结构图

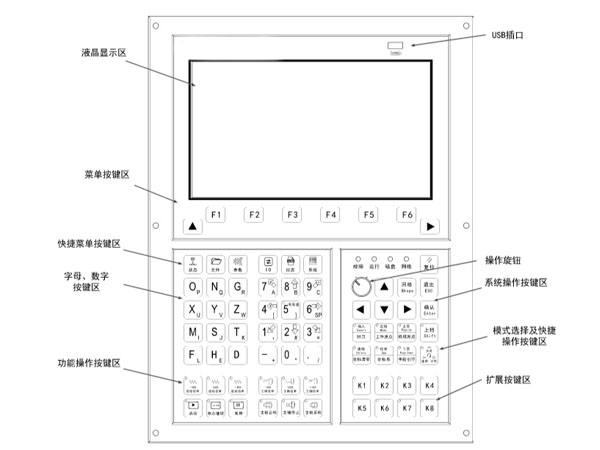

　　上图是济南丝瓜下载APP控制系统整体正视图，它包括液晶显示区，USB插口，菜单按键区，快捷菜单按键区，字母、数字按键区，系统操作按键区，功能操作按键区，扩展按键区，模式选择及快捷操作按键区等。

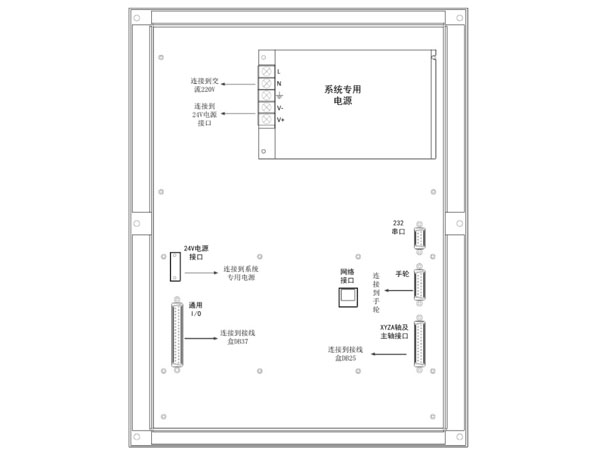

　　上图是控制系统背视图，图示标注出了系统专用电源的相关接口和每个串口的位置和参数。

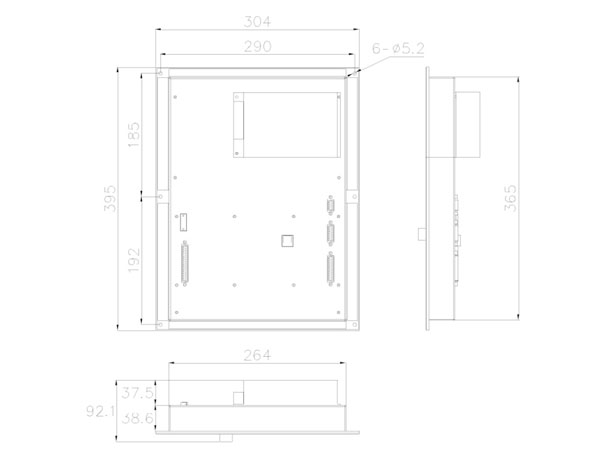

　　上图是济南丝瓜下载APP控制系统主机尺寸，详细规范。

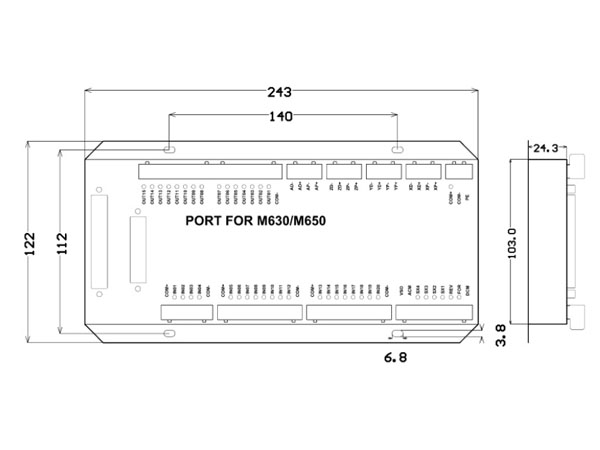

　　上图济南丝瓜下载APP控制系统接线盒尺寸。

　　通过以上介绍，相信您已经对济南丝瓜下载APP控制系统结构与安装尺寸有了一定了了解，如果您想更多的了解丝瓜下载APP系列产品，欢迎您随时联系丝瓜在线观看网站。
